產品介紹：

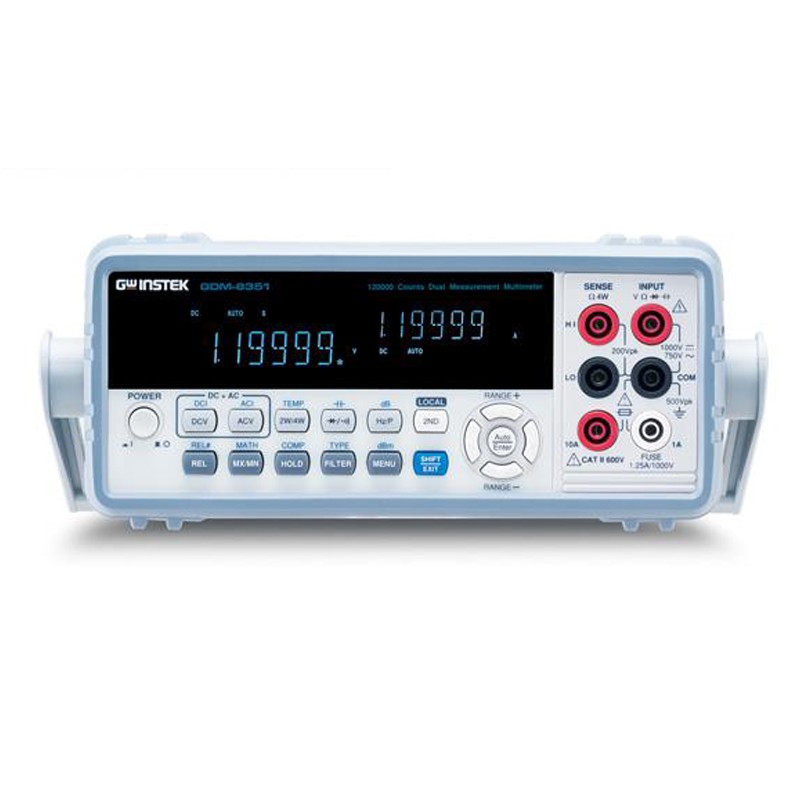

固緯電子推出全新的5 1/2雙顯示數字電表 –
GDM-8352，來替代原有同級的機型GDM-8251A及GDM-8351。新電表同樣使用VFD雙顯示屏、最大顯示199999位數、0.02%直流電壓基本準確度和USB
/ RS232C通訊接口，為使用者提供準確的測量功能、清晰的數值觀測和方便鏈接個人計算機的便利性。
該新電表除擁有基本測量項目，如交直流電壓、交直流電流、2線式/4線式電阻、溫度測量、短路蜂鳴和二極管測試功能外，還配有可測量電容的能力。此外同樣也提供了多樣的輔助性功能，如最大值/最小值、dB、dBm、比較、讀值保持、算術(MX+B,
1/X, %)…等，來協助符合如制程測試、教學實驗和檢驗場合時的測量應用需要。
另外在外部控制方面，Digital
I/O的pin腳，除了提供較常使用于比較功能時的信號輸出外，也能讓使用者自行定義各pin腳信號輸出。在自定義模式下，用戶可將此I/O視同一個簡單的數字硬件，并透過各pin腳的信號來達成對外控制的需要，以節省用戶制作硬件線路的麻煩。
最后在遠程控制和數據擷取方面，考慮用戶習慣性和系統接口的普遍性，該電表提供了標準的RS-232C和USB接口，可用來編寫控制程序并讀取測量結果；尤其在USB接口上，還可讓用戶自行選擇該接口是USBCDC或USBTMC模式；當選用USBTMC模式時，用戶可以像控制GPIB接口儀器一樣控制USB接口儀器，而不需使用相對昂貴的GPIB連接線。
雙測量/雙顯示
與固緯6 1/2和5
1/2位數電表相同，GDM-8352也采用VFD雙顯示屏來支持測量項目間的組合可能，例如:監控測試線路中組件呈現出的直流電壓和電流或測量直流電壓帶有交流成份…等，可藉由一次性測量所獲得之結果分別且同時呈現在個別的顯示屏上。除了在測量上可節省使用者的時間，同時在觀測上也免去了切換顯示的麻煩。
可選擇的測量速度
GDM-8352也擁有同級產品中較快的測量速度，并提供3文件的速度選擇 –
慢速/中速/快速；如在快速模式時，直流電壓的測量可達每秒320個讀值；此速度的選擇，有助于使用者將其測量的效益最大化。
產品特點：
199999位數，VFD顯示屏
雙測量/雙顯示
直流電壓(DCV)基本準確度 : 0.012%
測量速度可選擇，最高可達320讀值/每秒
True RMS(AC，AC+DC) 測量
可選擇自動/手動換檔
11種測量功能: 交直流電壓、交直流電流、2線/4線式電阻、短路蜂鳴、二極管測量、電容、頻率、溫度
多樣輔助性測量功能: Max./Min., REL/REL#, Compare, Hold, dB, dBm, Math (MX+B, %, 1/X)
Digital I/O提供雙模式(標準compare和user定義模式)
標準接口RS-232C和USB device(支持USBCDC和USBTMC模式)
產品規格：
|
型號 |
采樣率 |
顯示 |
DCV精度 |
溫度功能 |
USB存儲功能 |
標配接口 |
|
GDM-8352 |
320/sec |
5?雙顯示（199999） |
0.0120% |
YES |
YES |
USB /RS-232 |
|
GDM-8341 |
40/sec |
4?雙顯示（50000） |
0.02% |
NO |
NO |
USB |
|
GDM-8342 |
40/sec |
4?雙顯示（50000） |
0.02% |
YES |
YES |
USB |
技術指標：
| 規格(*1) |
| 檔位(*2) | 分辨率 | 輸入電阻 |
精度(*3)1年(23℃±5℃) |
| DC電壓 |
|
200.000mV |
1μV |
10MΩ或＞10GΩ |
0.012+8 |
|
2.00000V |
10μV |
10MΩ或＞10GΩ |
0.012+5 |
|
20.0000V |
100μV |
11.1MΩ |
0.012+5 |
|
200.000V |
1mV |
10.1MΩ |
0.012+5 |
|
1000.00V |
10mV |
10MΩ |
0.012+5 |
| 電阻 |
|
200.000Ω |
1mΩ |
1mA |
0.05+8 |
|
2.00000kΩ |
10mΩ |
1mA |
0.05+5 |
|
20.0000kΩ |
100mΩ |
100μA |
0.05+5 |
|
200.000kΩ |
1Ω |
10μA |
0.05+5 |
|
2.000000kΩ |
10Ω |
1μA |
0.05+5 |
|
10.0000MΩ |
100Ω |
0.5μA |
0.30+5 |
|
1000.000MΩ |
1kΩ |
0.5μA /10MΩ |
3.00+8 |
| DC電流 |
|
20.0000mμA |
100nA |
1Ω |
0.05+15 |
|
200.000mA |
1μA |
1Ω |
0.05+5 |
|
1.00000A |
10μA |
0.1Ω |
0.20+5 |
|
10.0000A |
100μA |
0.01Ω |
0.20+5 |
| 短路測試 |
|
2000.00Ω |
10mΩ |
1mA |
0.05+5 |
| 二極管測試 |
|
6.0000V |
100μV |
1mA@6V |
0.05+15 |
| 電容 |
|
10.00nF |
0.01nF |
10μA |
2.0+10 |
|
100.0nF |
0.1nF |
10μA |
2.0+4 |
|
1.000μF |
0.001μF |
100μA |
2.0+4 |
|
10.00μF |
0.01μF |
1mA |
2.0+4 |
|
100.0μF |
0.1μF |
1mA |
2.0+4 |
| 規格(*1) |
| 檔位(*3) | 分辨率 | 頻率 |
精度1年(23℃±5℃) |
| True RMS
AC(AC+DC/Ac耦合）電壓 |
|
200.0000 mV |
1μV |
20Hz - 45Hz |
1.0 + 100 |
|
200.0000 mV |
1μV |
45Hz - 10kHz |
0.3 + 100 |
|
200.0000 mV |
1μV |
10kHz - 30kHz |
1.5 + 300 |
|
200.0000 mV |
1μV |
30kHz - 100kHz |
5.0 + 300 |
|
2.00000 V |
10μV |
20Hz - 45Hz |
1.0 + 100 |
|
2.00000 V |
10μV |
45Hz - 10kHz |
0.3 + 100 |
|
2.00000 V |
10μV |
10kHz - 30kHz |
1.5 + 100 |
|
2.00000 V |
10μV |
30kHz - 100kHz |
3.0 + 200 |
|
20.0000V |
100μV |
20Hz - 45Hz |
1.0 + 100 |
|
20.0000V |
100μV |
45Hz - 10kHz |
0.2 + 100 |
|
20.0000V |
100μV |
10kHz - 30kHz |
1.5 + 100 |
|
20.0000V |
100μV |
30kHz - 100kHz |
3.0 + 200 |
|
200.000V |
1mV |
20Hz - 45Hz |
1.0 + 100 |
|
200.000V |
1mV |
45Hz - 10kHz |
|
