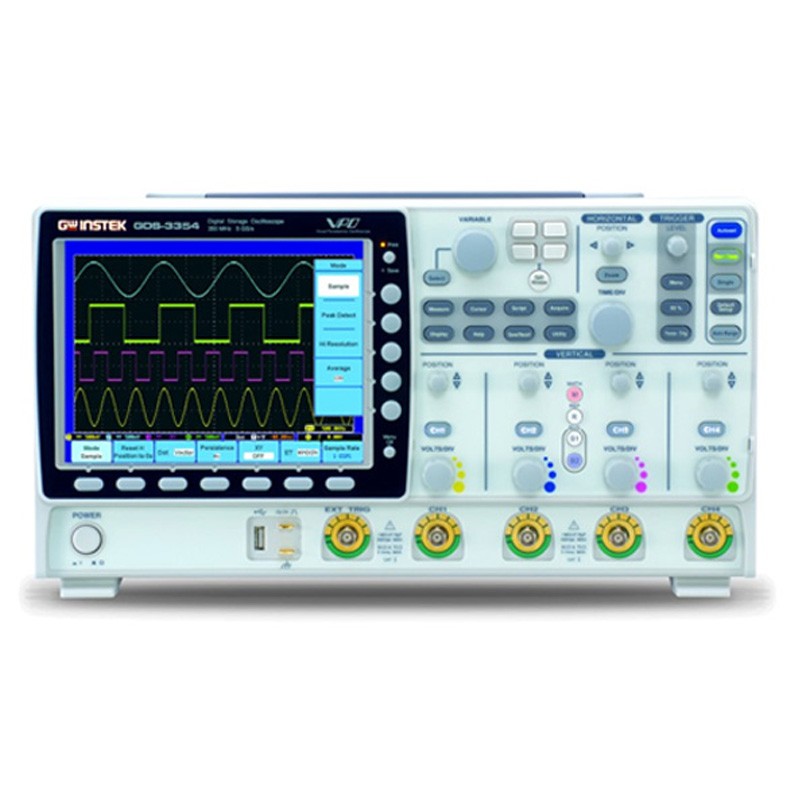

| GDS- 3152 | GDS- 3154 | GDS- 3252 | GDS -3254 | GDS- 3352 | GDS- 3354 | GDS- 3502 | GDS- 3504 |
| 垂直系統 |
| 輸入通道 | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT |
| 帶寬 | DC~150MHz(-3dB) | DC~250MHz(-3dB) | DC~350MHz(-3dB) | DC~500MHz(-3dB) |
| 上升時間 | 2.3ns | 1.4ns | 1ns | 700ps |
| 垂直分辨率 | 8 bit |
| 垂直分辨率(1MΩ) | 2mV ~ 5V/div |
| 垂直分辨率50/75Ω | 2mV ~ 1V/div |
| 輸入耦合 | AC, DC, GND |
| 輸入的阻抗 | 1MΩ / / 15pF |
| 直流增益精確度 | ±（3%X |Reading| + 0.1div+ 1mV) |
| 極性 | 正向,反向 |
| 最大輸入阻抗(1MΩ) | 300V (DC+AC peak), CAT I |
| 最大輸入電壓(75/ 50Ω) | 5 Vrms，CAT I |
| 偏移范圍 | 2mV/div ~ 100mV/div： ±0.5V;200mV/div ~ 5V/div： ±25V |
| 帶寬限制 | 20 MHz | 20/100MHz | 20/100/200MHz | 20/100/200/350MHz |
| 波形信號處理 | 加、 減、 乘、 除、 FFT、 FFTrms |
| 觸發系統 |
|
| 來源 | 雙通道： CH1, CH2, Line, Ext ; 四通道: CH1, CH2, CH3, CH4, Line, Ext |
| 觸發模式 | 自動模式 （提供滾動模式可測量100 ms/div或更慢的訊號）、 一般模式、 單次模式 |
| 觸發類型 | 邊緣，脈波寬度，視頻，矮波，上升和下降、 事件延遲，（1 ~ 65, 535 events) ，時間延遲(10nS~10S) I2C, SPI, UART(選購) |
| 觸發延遲范圍 | 10ns ~ 10 S |
| 耦合選項 | AC, DC, LF rej, HF rej, Noise rej |
| 靈敏度 | DC~50MHz approx. 1div or 1.0mV；50MHz~150MHz approx. 1.5div or 15mV；150MHz~350MHz approx. 2div or 20mV |
| 外部觸發 |
|
| 范圍 | ±15V |
| 靈敏度 | DC ~ 150 MHz pprox.100mV ;150 MHz ~ 250 MHz 約 150mV;250 MHz ~ 350 MHz 約 150mV；350 MHz ~ 500 MHz 約 200mV |
| 輸入阻抗 | 1MΩ±3%，~ 16pF |
| 水平系統 |
|
| 范圍 | 1ns/div~100s/div (1-2-5 increments ;GDS-3502/3504: 1-2.5-5 increments); ROLL: 100ms/div~100s/div |
| 前置觸發 | 最大每格 10div |
| 后置觸發 | 1000div |
| 精確度 | 精確度± 20 ppm , ≧1 ms 時間間隔 |
| 信號擷取系統 |
|
| 實時采樣率 | 2.5GSa /s | 5GSa/s | 2.5GSa/s | 5GSa/s | 5GSa/s | 5GSa/s | 4GSa/s | 4GSa/s |
| 等效取樣率 | 最高100GSa/s |
| 記錄長度 | 25 k 點 |
| 擷取模式 | 一般，平均，峰值偵測，高分辨率，單次；一般： 擷取的樣本值；平均： 從2到 256 波形平均；峰值檢測：以2ns的 窄頻掃描速度擷取突波；高分辨率： 實時波匣形平均可減少隨機噪聲并增加垂直分辨率 |
| X-Y 模式 |
|
| X 軸輸入 | 通道 1 ；通道 3 |
| Y 軸輸入 | 通道 2 ； 通道4 |
| 相位移 | 100 kHz時 ± 3 ° |
| 光標和測量系統 |
|
| 游標 | 可擷取振幅參數、 時間參數并可限定范圍 |
| 自動測量 | 28組：Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Rise Preshoot/ Overshoot, Fall Preshoot/Overshoot, Freq, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle, Phase, 以及8種延遲量測功能 (FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF) |
| 游標測量 | 電壓差(?V) 時間差(?T) |
| 自動計數 | 6位數計頻器，范圍從 2 Hz到額定頻率 |
