產品介紹：

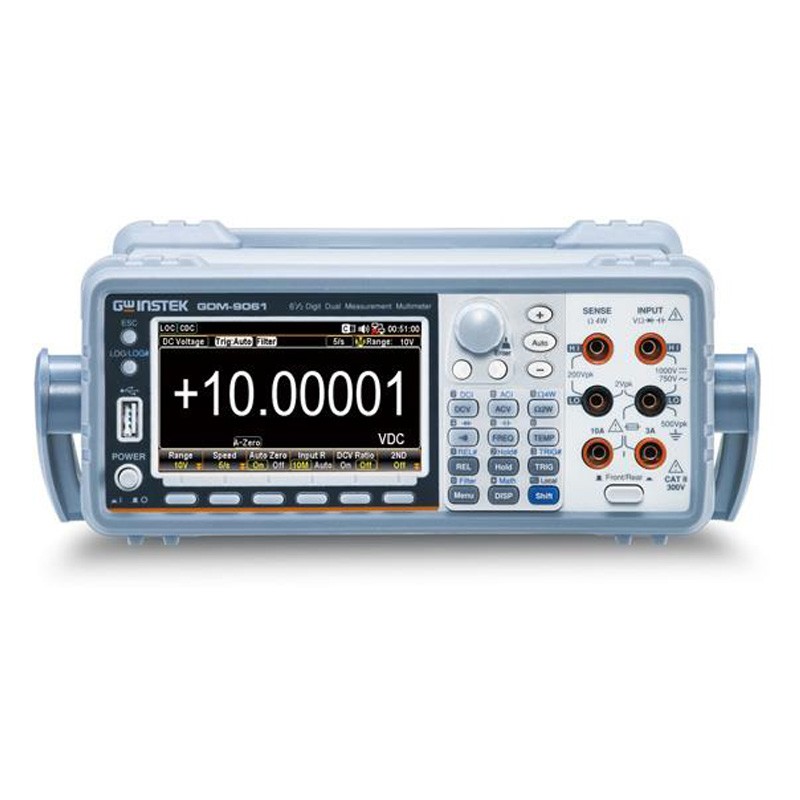

固緯電子推出- GDM-906X系列(共2個機型~ GDM-9061和GDM-9060)，6
?位雙測量數字電表，具有高精度直流電流測量、快速采樣率、12項測量項目(直流電壓/電流、交流電壓/電流、2線/4線制電阻、頻率、周期、二極管、短路蜂鳴、溫度、電容)、6項運算功能(dB/dBm/Compare/MX+B/Percent及1/X)、以及豐富的通訊接口(USBdevice/host、RS-232C、LAN、數字I/O和GPIB選購)，提供全方位的測量能力，以及更高的速度和準確性。該系列采用4.3寸TFT圖形化顯示屏，以及快速的采樣率(GDM-9061:10k/s、GDM-9060:1k/s
max.)除了可用傳統的數字顯示外，還可以用條狀圖、趨勢圖或直方圖來搭配顯示，讓整個測量過程，更直觀、迅速地被完整呈現。同時，更大的內存(GDM-9061:100k、GDM-9060:10k)，也能協助趨勢圖或直方圖在測量過程時，進行統計計算，簡化繁瑣的趨勢分析。在使用的便利性上，GDM-906X系列也加入了豐富的操作設計，例如數字按鍵，便于需要數值輸入的設置，如上/下限值、LAN
IP…等;操作接口或信息，支持多國語言(英文/繁體/簡體/日語/韓語)，有助于縮短電表的操作學習。對于自動測試系統測量或遠程控制應用，GDM-906X除了提供USB，RS-232C和LAN作為標準通訊接口外，還可選擇GPIB(客戶安裝選項)。在軟件支持方面，GDM-906X系列提供DMM-Viewer2，來協助用戶觀測或記錄測量的數據；另外，也提供LabVIEW
driver以利不同系統整合上的程序需求。
產品規格：
|
型號 |
采樣率 |
顯示 |
DCV精度 |
最大電流檔位 |
后面板輸入 |
標配接口 |
|
GDM-9060 |
1K/sec |
6?雙顯示(1200000) |
0.0075% |
10A |
NO |
USB/RS-232/LAN/I/O |
|
GDM-9061 |
10K/sec |
6?雙顯示(1200000) |
0.0035% |
3A |
YES |
USB/RS-232/LAN/I/O |
產品特點：
6 ?數字顯示：1,200,000
4.3" TFT LCD
DCV基本精度：0.0035%（GDM-9061)/0.0075%（GDM-9060)
12項測量功能：DCV,ACV,DCI,ACI,2-線及4-線電阻，頻率，周期，二極管，連續性，溫度和電容
采樣率高達10k SPS(GDM-9061)
雙測量以同時執行兩個選定測量
提供包括直方圖、條形圖和趨勢圖的功能
溫度測量支持RTD、熱敏電阻及熱電偶
標準接口：USB, RS232C, LAN, Digital I/O
選配接口：GPIB
技術指標：
| 直流特性 |
| 直流電壓 |
|
檔位 |
分辨率 |
輸入電阻 |
精度（1年)(TCAL±5℃） |
| GDM-9061 | GDM-9060 |
|
100.0000 mV |
0.1μV |
10MΩor >10GΩ |
0.0050 + 0.0035 |
0.0090 + 0.0065 |
|
1.000000 V |
1μV |
10MΩor >10GΩ |
0.0048 + 0.0007 |
0.0080 + 0.0010 |
|
10.00000 V |
10μV |
10MΩor >10GΩ |
0.0035 + 0.0005 |
0.0075 + 0.0005 |
|
100.0000 V |
0.1mV |
10MΩ±1% |
0.0050 + 0.0006 |
0.0085 + 0.0006 |
|
1000.000 V |
1mV |
10MΩ±1% |
0.0050 + 0.0010 |
0.0085 + 0.0010 |
|
|
電阻檔位 |
分辨率 |
測試電流 |
精度（1年)(TCAL±5℃） |
|
| GDM-9061 | GDM-9060 |
|
100.0000 Ω |
100μΩ |
1mA |
0.010 + 0.004 |
0.014 + 0.007 |
|
1.000000 kΩ |
1mΩ |
1mA |
0.010 + 0.001 |
0.014 + 0.001 |
|
10.00000 kΩ |
10mΩ |
100μA |
0.010 + 0.001 |
0.014 + 0.001 |
|
100.0000 kΩ |
100mΩ |
10μA |
0.010 + 0.001 |
0.014 + 0.001 |
|
1.000000 MΩ |
1Ω |
5μA |
0.010 + 0.001 |
0.014 + 0.001 |
|
10.00000 MΩ |
10Ω |
500nA |
0.040 + 0.001 |
0.040 + 0.001 |
|
100.0000 MΩ |
100Ω |
500nA//10 MΩ |
0.800 + 0.010 |
0.800 + 0.010 |
| 直流電流 |
| 檔位 |
分辨率 |
Burden 電壓 |
精度（1年)(TCAL±5℃） |
| GDM-9061 | GDM-9060 |
|
100.0000 μA |
100pA |
< 0.011 V |
0.05 + 0.025 |
0.05 + 0.025 |
|
1.000000 mA |
1nA |
< 0.11 V |
0.05 + 0.006 |
0.05 + 0.006 |
|
10.00000 mA |
10nA |
< 0.04 V |
0.05 + 0.020 |
0.05 + 0.020 |
|
100.0000 m A |
0.1μA |
< 0.4 V |
0.05 + 0.005 |
0.05 + 0.005 |
|
1.000000 A |
1μA |
< 0.7 V |
0.10 + 0.010 |
0.10 + 0.010 |
|
3.000000 A |
1μA |
< 2.0 V |
0.20 + 0.020 |
0.20 + 0.020 |
|
10.00000 A |
10μA |
< 0.5 V |
0.15 + 0.010 |
------------------ |
|
|
連續性 |
分辨率 |
測試電流 |
精度（1年)(TCAL±5℃） |
| GDM-9061 | GDM-9060 |
|
1000.000 Ω |
0.001 Ω |
1 mA |
0.010 + 0.030 |
0.014 + 0.030 |
| 二極管測試 |
|
檔位 |
分辨率 |
測試電流 |
精度（1年)(TCAL±5℃） |
|
GDM-9061 |
GDM-9060 |
|
5.000000 V |
1μV |
1 mA |
0.010 + 0.030 |
0.014 + 0.030 |
| 直流比率 |
|
精度規格：±（直流輸入精度+直流參考精度） |
| 交流特性 |
|
交流電壓（真RMS） |
|
檔位 |
分辨率 |
頻率 |
精度（1年)(TCAL±5℃） |
| GDM-9061 | GDM-9060 |
|
100.0000 mV |
0.1μV |
3 Hz – 5 Hz |
1.00 + 0.04 |
1.00 + 0.04 |
|
5 Hz – 10 Hz |
0.35 + 0.04 |
0.38 + 0.04 |
|
10 Hz – 20 kHz |
0.06 + 0.04 |
0.09 + 0.04 |
|
20 kHz – 50 kHz |
0.12 + 0.05 |
0.15 + 0.05 |
|
|
|
|
|
|
