產品介紹:

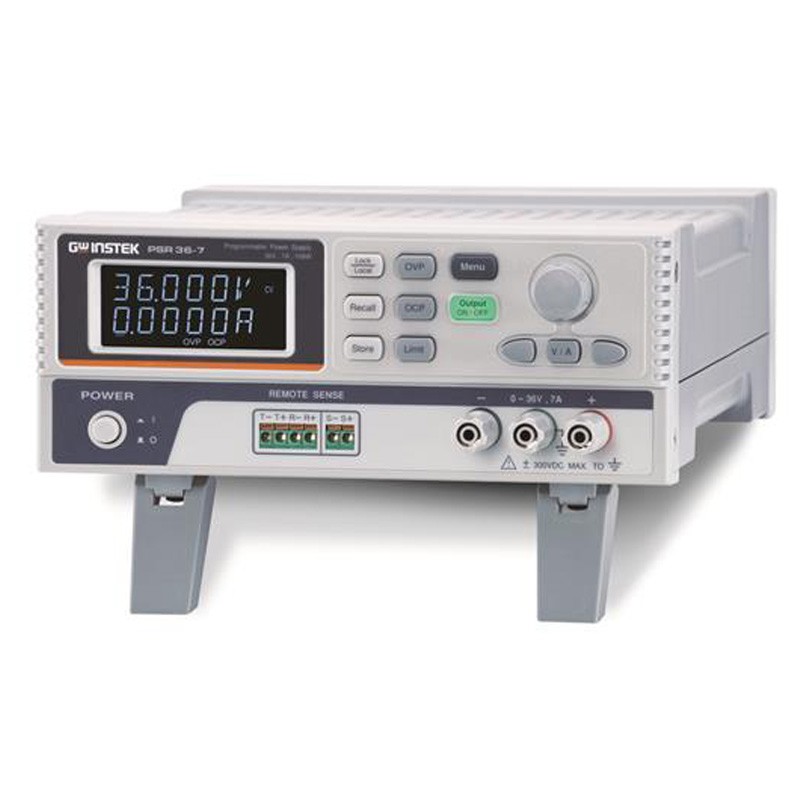

PSR 系列可編程直流電源, 共包含兩款機種:分別是PSR 36-7(36V/7A/108W)、PSR 60-6(60V/6A/150W)。
此系列具有傳統線性電源的低噪聲輸出、 快速暫態響應特性,同時具備開關式電源的輕量化、體積小、效率高等特性。
PSR 系列是一款寬范圍操作的電源, 可讓用戶在額定功率內任意調整電壓與電流,
此功能可讓用戶根據最大輸出功率,自行調整電壓與電流的設定,發揮百分之百的功率輸出。 若需要更大的電壓 / 電流輸出, 可以通過連接多臺PSR
來擴大電壓與電流的輸出。 PSR36-7 最多可同時連接7臺 提供最大電壓252V與電流49A輸出。
PSR 提供序列式輸出編輯功能 此功能可根據用戶自定義波形, 由用戶任意編輯, 并設定各步驟電壓上升或下降時間及電壓維持的時間, 在應用上更具彈性,
如序列式電源輸出,電子信號模擬測試..等
2U 高機身的 PSR 配備 USB 或 USB/GPIB 接口, 方便做遠程控制 其輕巧的體積與不到2.5公斤的重量 方便用戶提取或整合到系統中
適用于工程研發、車用電子零件測量及3C電子產品驅動電源測試使用。
產品特點:
額定電壓/電流/功率:36V/7A/108W(PSR 36-7);60V/6A/150W(PSR 60-6)
低紋波低噪聲特性: <0.35mVrms/2mArms;<2mVp-p(PSR 36-7);<0.5mVrms/2mArms;<3mVp-p(PSR 60-6)
寬范圍(Vxl)操作功能:(Multi-Range Operation Function)
分辨率:1mV/1mA
面板鎖定功能
快速瞬態響 :<30us(PSR 36-7) <50us(PSR60-6)
主/從控制功能(串聯/井聯)(PSR 36-7)
序列式電源輸出
遠端電壓偵測補償功能
保護:過電壓保護,過電流保護,過溫度保護光學旋鈕不僅耐用且精密控制
尺寸:2U高,符合1/2Rack,2.5公斤
產品規格:
型號 |
電流 |
電壓 |
功率 |
功能 |
標配接口 |
PSR 36-7 |
7A |
36V |
108W |
開關 |
USB/GPIB |
PSR 60-6 |
6A |
60V |
150W |
開關 |
USB/GPIB |
技術指標:
|
PSR 36-7 |
PSR 60-6 |
額定輸出 |
電壓 |
0 ~ 36V |
0 ~ 60V |
電流 |
0 ~ 7A |
0 ~ 6A |
功率 |
108W |
150W |
定電壓 (CV) |
負載調節率 |
0.01% + 2mV |
0.01% + 2mV |
電源調節率 |
0.01% + 2mV |
0.01% + 2mV |
定電流(CC) |
負載調節率 |
0.01%+ 250uA |
0.01%+ 250uA |
電源調節率 |
0.01%+ 250uA |
0.01%+ 250uA |
漣波& 雜訊 |
定電壓(峰值) |
2mVp-p |
3mVp-p |
定電壓(有效值) |
0.35mVrms |
0.5mVrms |
定電流(有效值) |
2mArms |
2mArms |
程控精準度 |
電壓 |
0.05%+10mV |
0.05%+10mV |
電流 |
0.2%+10mA |
0.2%+10mA |
回讀精準度 |
電壓 |
0.05%+5mV |
0.05%+5mV |
電流 |
0.15%+5mA |
0.15%+5mA |
反應時間 |
上升時間(滿載) |
<40ms |
<100ms |
上升時間(空載) |
<20ms |
<35ms |
下降時間(滿載) |
<40ms |
<50ms |
下降時間(空載) |
<400ms |
<500ms |
瞬態回復時間(負載變化從 50 到100%) |
<30uSec |
<50uSec |
GPIB命令詢問 |
<20ms |
<20ms |
程控與量測解析度 (By PC Remote Control Mode) |
電壓 |
1mV |
1mV |
電流 |
0.1mA |
0.21mA |
程控與量測解析度 (By Front Panel) |
電壓 |
1mV |
10mV |
電流 |
0.1mA |
1mA |
程控與量測解析度 (By Analog Programming Interface) |
電壓 |
1mV |
1mV |
電流 |
0.21mA |
1mA |
串并聯連接 |
并聯 |
最多7臺,包含Master |
NA |
串聯 |
最多7臺,包含Master |
NA |
保護功能 |
過電壓保護 |
YES |
YES |
過電流保謢 |
YES |
YES |
過溫度保護 |
YES |
YES |
環境特性 |
操作溫度 |
0℃ to 40℃ |
儲存溫度 |
-40℃ to 70℃ |
操作濕度 |
Maximum relative humidity 80% for temperature up to 35℃ |
溫度系數 |
電壓 |
0.01%+3mV |
0.01%+10mV |
電流 |
0.02%+3mA |
0.02%+3mA |
其它 |
類比控制 |
Yes |
界面 |
USB & GPIB |
輸入電源 |
100V - 120V (115V Range)/220V - 240V (230V Range), 47~63Hz |
尺寸&重量 |
220(W) x 88(H) x 303.9(D)mm; Approx. 2.5kg |
