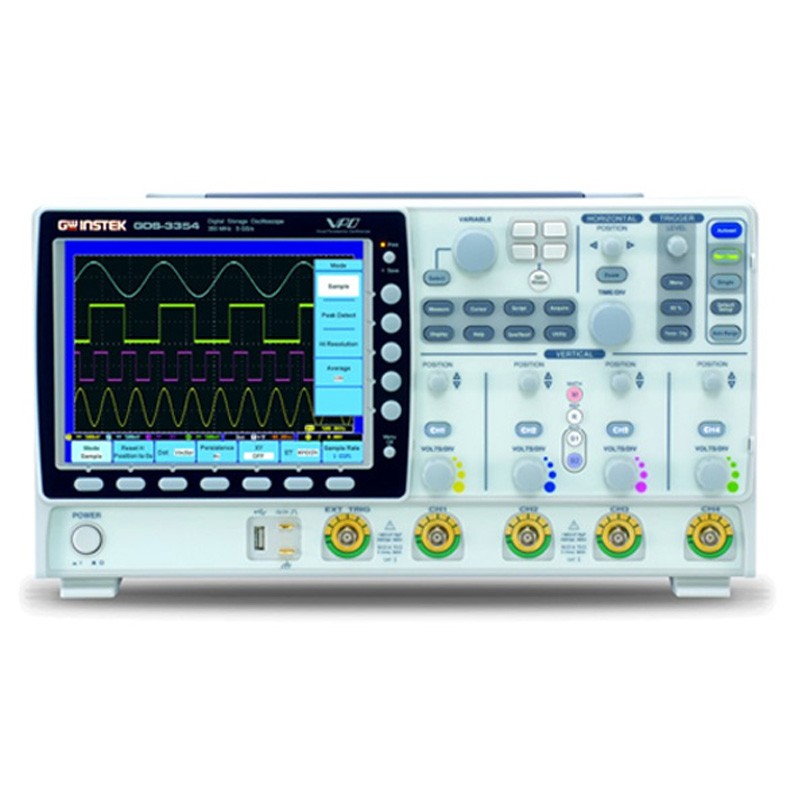

GDS- 3152 |
GDS- 3154 |
GDS- 3252 |
GDS -3254 |
GDS- 3352 |
GDS- 3354 |
GDS- 3502 |
GDS- 3504 |
| 垂直系統 |
|
輸入通道 |
2Ch+EXT |
4Ch+EXT |
2Ch+EXT |
4Ch+EXT |
2Ch+EXT |
4Ch+EXT |
2Ch+EXT |
4Ch+EXT |
|
帶寬 |
DC~150MHz(-3dB) |
DC~250MHz(-3dB) |
DC~350MHz(-3dB) |
DC~500MHz(-3dB) |
|
上升時間 |
2.3ns |
1.4ns |
1ns |
700ps |
|
垂直分辨率 |
8 bit |
|
垂直分辨率(1MΩ) |
2mV ~ 5V/div |
|
垂直分辨率50/75Ω |
2mV ~ 1V/div |
|
輸入耦合 |
AC, DC, GND |
|
輸入的阻抗 |
1MΩ / / 15pF |
|
直流增益精確度 |
±（3%X |Reading| + 0.1div+ 1mV) |
|
極性 |
正向,反向 |
|
最大輸入阻抗(1MΩ) |
300V (DC+AC peak), CAT I |
|
最大輸入電壓(75/ 50Ω) |
5 Vrms，CAT I |
|
偏移范圍 |
2mV/div ~ 100mV/div： ±0.5V;200mV/div ~ 5V/div： ±25V |
|
帶寬限制 |
20 MHz |
20/100MHz |
20/100/200MHz |
20/100/200/350MHz |
|
波形信號處理 |
加、 減、 乘、 除、 FFT、 FFTrms |
| 觸發系統 |
|
|
來源 |
雙通道： CH1, CH2, Line, Ext ; 四通道: CH1, CH2, CH3, CH4, Line, Ext |
|
觸發模式 |
自動模式 （提供滾動模式可測量100 ms/div或更慢的訊號）、 一般模式、 單次模式 |
|
觸發類型 |
邊緣，脈波寬度，視頻，矮波，上升和下降、 事件延遲，（1 ~ 65, 535 events) ，時間延遲(10nS~10S) I2C,
SPI, UART(選購) |
|
觸發延遲范圍 |
10ns ~ 10 S |
|
耦合選項 |
AC, DC, LF rej, HF rej, Noise rej |
|
靈敏度 |
DC~50MHz approx. 1div or 1.0mV；50MHz~150MHz approx. 1.5div or
15mV；150MHz~350MHz approx. 2div or 20mV |
| 外部觸發 |
|
|
范圍 |
±15V |
|
靈敏度 |
DC ~ 150 MHz pprox.100mV ;150 MHz ~ 250 MHz 約 150mV;250 MHz ~ 350
MHz 約 150mV；350 MHz ~ 500 MHz 約 200mV |
|
輸入阻抗 |
1MΩ±3%，~ 16pF |
| 水平系統 |
|
|
范圍 |
1ns/div~100s/div (1-2-5 increments ;GDS-3502/3504: 1-2.5-5
increments); ROLL: 100ms/div~100s/div |
|
前置觸發 |
最大每格 10div |
|
后置觸發 |
1000div |
|
精確度 |
精確度± 20 ppm , ≧1 ms 時間間隔 |
| 信號擷取系統 |
|
|
實時采樣率 |
2.5GSa /s |
5GSa/s |
2.5GSa/s |
5GSa/s |
5GSa/s |
5GSa/s |
4GSa/s |
4GSa/s |
|
等效取樣率 |
最高100GSa/s |
|
記錄長度 |
25 k 點 |
|
擷取模式 |
一般，平均，峰值偵測，高分辨率，單次；一般：
擷取的樣本值；平均： 從2到 256 波形平均；峰值檢測：以2ns的 窄頻掃描速度擷取突波；高分辨率：
實時波匣形平均可減少隨機噪聲并增加垂直分辨率 |
| X-Y 模式 |
|
|
X 軸輸入 |
通道 1 ；通道 3 |
|
Y 軸輸入 |
通道 2 ； 通道4 |
|
相位移 |
100 kHz時 ± 3 ° |
| 光標和測量系統 |
|
|
游標 |
可擷取振幅參數、 時間參數并可限定范圍 |
|
自動測量 |
28組：Vpp,
Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Rise Preshoot/ Overshoot,
Fall Preshoot/Overshoot, Freq, Period, Rise Time, Fall Time,
Positive Width, Negative Width, Duty Cycle, Phase, 以及8種延遲量測功能 (FRR,
FRF, FFR, FFF, LRR, LRF, LFR, LFF) |
|
游標測量 |
電壓差(?V) 時間差(?T) |
|
自動計數 |
6位數計頻器，范圍從 2 Hz到額定頻率 |
