產品介紹：

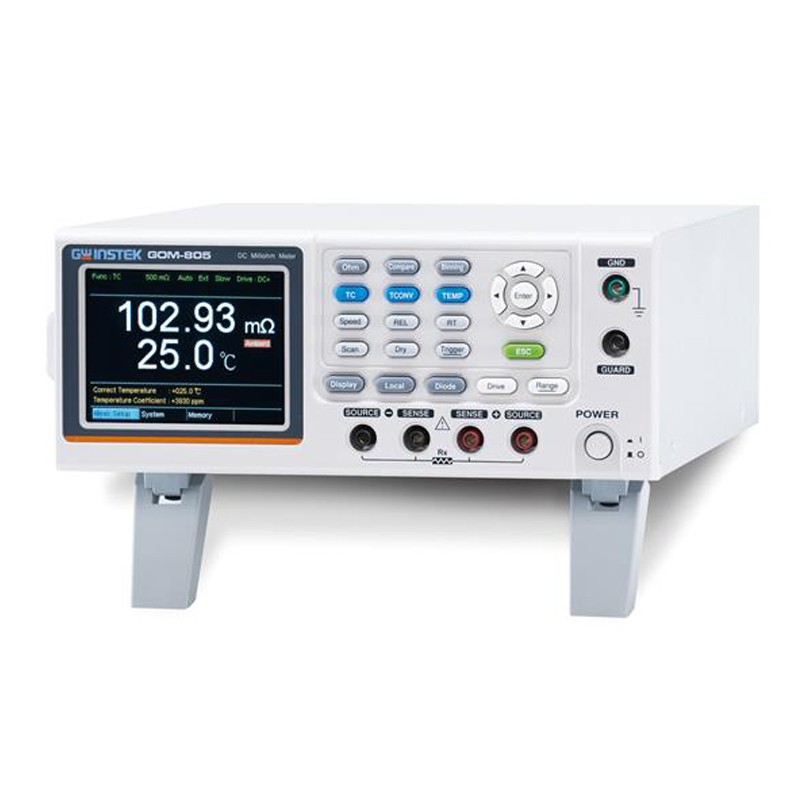

固緯電子推出全新一代的直流微歐姆計– GOM804/805，該歐姆計使用3.5吋TFT顯示幕、最大50000
counts量測顯示、每秒最快60筆的快速取樣率、0.05%的量測準確度、四線式的量測方式、溫度以及溫度補償量測功能，20組的面板設定記憶組；同時GOM-805還搭配多樣化的驅動模式和干電路，以符合元件或材料在低電壓或低功率的電阻量測之應用和需求。全系列搭配可透過外部控制儀器的介面，如RS-232C、USB、Handler
/ Scan / EXT IO或GPIB(選購)，更加提高了該歐姆計在實際操作應用上的便利性。
GOM-804/805采用3.5吋的彩色LCD顯示幕，讓量測結果更清晰易讀外，也增加了相關設定條件的顯示，大大的提升了測試資訊的完整度。GOM-804/805提升量測的速度到每秒60筆的取樣速度的情況下，仍能提供0.05%準確度、而且顯示位數也不會因為速度的選擇而使原有的5位數，降低為4位數。另外，使用了獨立的功能按鍵和方向鍵，也提高了操作上的便利性，讓使用者更加直觀便捷的完成所有量測的任務。
另外，GOM-805為因應不同類型的材料的量測應用，還提供干電路(Dry
circuit)和各式驅動模式(直流+/直流-、脈沖、脈沖寬度變調)。當不同材料的導體互相接觸，因?qū)囟茸兓煌a(chǎn)生的電位差，可用脈沖電流輸出模式，來降低在低阻測量時的熱電動勢影響。直流+/直流-電流輸出模式，則適用于電感性元件的量測需求。而脈沖寬度變調輸出模式，則適用于對溫度變化敏感的材料，可避免因長時間量測電流的加載，造成阻值變化。當使用直流+、直流-和脈沖驅動模式時，可同時搭配干電路(Dry
circuit)進行量測；干電路可將開路電壓限制在最大20mV的情況，以避免元件兩端的電壓過高，破壞了接觸點表面的氧化層或薄膜，進而破壞量測的有效性，例如連接器的接觸電阻測量，就是一個典型的應用。
在連接外部控制方面，GOM-804/805提供一個D-sub 25-pin復合式的介面，可依功能的選擇，執行特定的作業，如Handler 或Scan 或EXT
IO，分別提供連接分選機、外部開關或直接進行外部觸發控制；最后，對于需求透過遠端控制和擷取量測結果，GOM-804/805也提供了多樣的介面選擇，如RS-232C、USB以及GPIB
(GOM-804選購/GOM-805標準)介面；同時，控制的指令可完全兼容原有的GOM-802，讓使用者在新舊機型替換時，不必再多花時間在程式的調整上。
總言之，GOM-804是一臺在原有GOM-802的功能、規格上，再進一步提升的進化機型，包括顯示位數、量測速度及提供標配介面(RS-232C /
USB)；而GOM-805，則是再增加了新的量測能力(干電路和各式驅動模式)以符合更寬廣的低電阻量測應用。
產品特點:
50000 位
TFT 320*240 彩色 LCD
快速測量： 60 次/s
高精度 0.05%
四線制測量
溫度補償（TC）功能
二極管測量
延時測量功能
Drive Mode - DC+, DC-, Pulsed, PWM, Zero (GOM-805 only)
標配接口: Handler (D-sub 25P), RS-232C, USB (標配)
GPIB (GOM-804選配, GOM-805標配)
產品規格：
|
型號 |
分辨率 |
采樣率 |
干電路測試 |
驅動模式 |
接口 |
|
GOM-805 |
5MΩ/0.1uΩ |
60次/s |
YES |
YES |
USB/RS-232/LAN/GPIB |
|
GOM-804 |
5MΩ/0.1uΩ |
60次/s |
NO |
NO |
USB/RS-232/LAN |
技術指標：
| 型號 | GOM-804 | GOM-805 |
| 顯示 |
| 滿量程 |
50,000 位 |
| 采樣率 |
| 慢速 |
10 次 / S |
| 快速 |
60 次 / S |
| 電阻 |
|
檔位/測試電流 (fixed) |
5mΩ/50mΩ / 1A |
500mΩ / 100mA |
5Ω / 100mA |
|
50Ω / 1mA |
500Ω / 1mA |
5kΩ / 100μA |
|
50kΩ / 100μA |
500kΩ / 10μA |
5MΩ / 1μA |
| 精確度 |
5mΩ：± (0.1% of reading + 0.02% of range) 50mΩ
: ± (0.1% of reading + 0.02% of range);500mΩ ~ 50Ω : ± (0.05% of
reading + 0.02% of range);500Ω ~ 500kΩ : ± (0.05% of reading +
0.008% of range);5MΩ : ± (0.2% of reading + 0.008% of range) |
| 分辨率 |
1μΩ, 10μΩ, 100μΩ, 1mΩ, 10mΩ, 100mΩ, 1Ω, 10Ω, 100Ω |
| 溫度 |
| 范圍 |
-50?C ~399.9?C |
| 精度 |
-10?C ~40?C : 0.3% ± 0.5?C ; Other : 0.3% ± 1.0?C |
| 分辨率 |
0.1?C |
| 其它功能 |
| 觸發 |
內部, 外部, 手動 |
| 運算 |
ABS,REL,%,TC |
| 平均 |
2 ~10 次 |
| 延時量測 |
Yes |
| Hi / Lo |
Yes |
| Go /
No-Go |
Yes |
| TC for
Transformer |
Yes |
| 二極管測試 |
Yes |
| 連續測試 |
Yes |
| Binning
Function |
----- |
標配 |
| 內存 |
| 存儲設置 |
20 sets |
| DRY
CIRCUIT |
|
----- |
開路電壓低于 20mV;500mΩ, 5Ω, 50Ω 檔時 |
| DRIVE
MODE |
| DC+ / DC- |
----- |
標配 |
| Pulsed |
----- |
標配 |
| PWM |
----- |
標配 |
| Zero |
----- |
標配 |
| 接口 |
| USB |
標配 |
標配 |
| RS-232C |
標配 |
標配 |
| Digital
I/O |
標配 |
標配 |
| GPIB |
選配 |
標配 |
| 顯示 |
3.5 英寸 (320*240) TFT 彩色 LCD |
| 電源 & 容量 |
| 輸入電源 |
AC 100 - 240 V, 50/60Hz |
| 容量 |
Max. 25VA |
| 尺寸 & 重量 |
|
223(W) x 102(H) x 283(D) mm; 大約4kg. |
