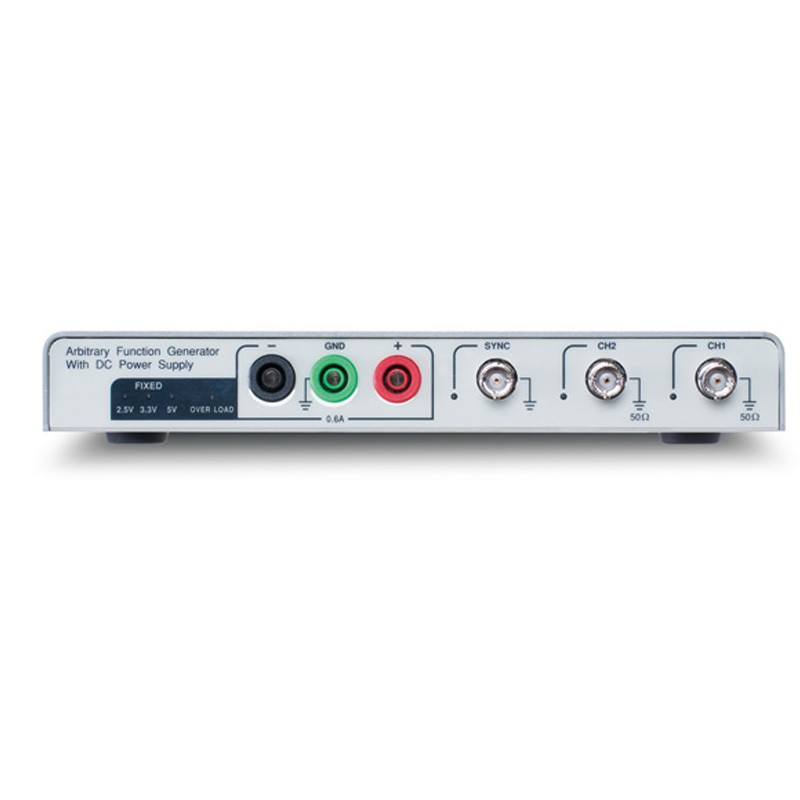

產品介紹：
AFG-100/200系列主要特點為輸出振幅2.5Vpp(連接50歐姆負載)，頻率范圍可至25MHz，頻率分辨率為1uHz；內建正弦波，方波，三角波及噪聲信號。方波可調整占空比范圍從1％至99％，可當作脈沖信號應用。使用者可以透過GDS-2000A的FG-APP程序選擇內建的66種波形進行任意編輯。AFG-100/200系列可以支持AM/PM/FSK/SUM調變，頻率掃描，Burst及耦合功能，適用于各種通訊領域
產品特點：
頻率范圍 1μHz - 25MHz
提供單/ 雙通道以及可切換獨立直流電源輸出
提供120MSa/s, 10bit, 4k 點任意波信號功能
內置AM/FM/PM/FSK/SUM/Sweep/Burst和計頻器功能
雙信道等性能輸出, 支持耦合, 跟蹤, 相位操作（僅雙通道機種AFG-225/225P支持）
具備獨立2.5V, 3.3V, 5V/1A直流電源, 可直接進行數字電路實驗（僅AFG-125P/225P支持）
內建USB通訊接口與免費的電腦控制軟件
可與GDS-2000A系列示波器無縫整合, 實現示波器, 邏輯分析儀, 信號源以及電源供應器等全方位多功能測試系統
產品規格：
| 型號 | 頻率范圍 | 采樣率 | 分辨率 | 波形長度 | 通道數 |
| AFG-125 | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 1 |
| AFG-125P | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 1 |
| AFG-225 | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 2 |
| AFG-225P | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 2 |
技術指標：
| 詳細規格 |
| AFG-125 / AFG-125P | AFG-225 / AFG-225P |
| 輸出通道 | 1 | 2 |
| 波形 | 正弦波，方波，斜波，脈沖波，噪聲波，任意波 |
| 任意功能 |
| 采樣率 | 120 MSa/s |
| 重復率 | 60MHz |
| 波形長度 | 4k 點 |
| 振幅分辨率 | 10 位 |
| 非易失性存儲器 | 4k 點 |
| 頻率特性 |
| 檔位 | 正弦波/方波 | 1uHz~25MHz |
| 斜波 | 1uHz~1MHz |
| 分辨率 | 1uHz |
| 精度 | 穩定性 | ±20 ppm |
| 老化率 | ±1 ppm, 每年 |
| 公差 | ≤1 mHz |
| 輸出特性 |
| 振幅 | 檔位 | GPA-501 電源: 1mVpp ～ 2.5Vpp (into 50Ω), 2mVpp ～ 5Vpp (開路)；USB 電源 : 1mVpp ～ 2Vpp (into 50Ω), 2mVpp ～ 4Vpp (開路) |
| 精度 | 設置值±2% ±1 mVpp (at 1 kHz) |
| 分辨率 | 1mV 或 3 位 |
| 平整度 | ±1% (0.1dB) ≤100kHz, ±3% (0.3 dB) ≤5MHz,±5% (0.4 dB) ≤12MHz, ±10%(0.9dB) ≤25MHz(正弦波相對于 1kHz) |
| 單位 | Vpp, Vrms, dBm |
| 偏移 |
| 檔位 | GPA-501 電源: ±1.25 Vpk ac +dc (into 50Ω), ±2.5Vpk ac +dc (開路)；USB 電源: ±1 Vpk ac +dc (into 50Ω),±2 Vpk ac +dc (開路) |
| 精度 | 設置值的2% + 10mV+ 振幅的0.5% |
| 波形輸出 |
| 阻抗 | 50Ω 典型值 (固定), > 10MΩ (禁止輸出) |
| 保護 | 短路保護. 過載繼電器自動禁用主輸出 |
| 正弦波特征 |
| 諧波失真 | ≤-50 dBc DC ~ 1MHz, Ampl > 1Vpp ；≤-35 dBc 1MHz ~ 5MHz, Ampl > 1Vpp ；≤-30 dBc 5MHz ~ 25MHz, Ampl > 1Vpp |
| 方波特征 |
| 上升/下降時間 | 最大輸出≤10ns. (進入50 Ω 負載) |
| 過激 | <2% |
| 不對稱 | 周期的1% +5 ns |
| 可變占空比 | 1.0% ～ 99.0% ≤100kHz；10% ～ 90% ≤ 1MHz；50% ≤ 25MHz |
| 斜波特征 |
| 線性度 | < 峰值輸出的0.1% |
| 可變對稱性 | 0% ～ 100% (0.1% 分辨率) |
| 脈沖波特征 |
| 周期 | 40ns~2000s |
| 脈沖寬度 | 20ns~1999.9s |
| 過激 | <2% |
| 精度 | 0.1%+20ns |
| 抖動 | 20ppm +10ns |
| AM 調制 |
| 載波波形 | 正弦波，方波，斜波，脈沖波，任意波 |
| 調制波形 | 正弦波，方波，三角波， Upramp, Dnramp |
| 調制頻率 | 2mHz ～ 20kHz |
| 深度 | 0% ～ 120.0% |
| 來源 | 內部 |
| FM 調制 |
| 載波波形 | 正弦波，方波，斜波 |
| 調制波形 | 正弦波，方波，三角波，Upramp, Dnramp |
| 調制頻率 | 2mHz ～ 20kHz |
| 峰值偏差 | DC ～ 最大頻率 |
| 來源 | 內部 |
| SWEEP |
| 波形 | 正弦波，方波，斜波 |
| 類型 | 線性或?qū)?shù) |
| 開始/停止頻率 | 1uHz ～ 最大頻率 |
| 掃描時間 | 1ms ～ 500s |
| 來源 | 內部 / 手動 |
| FSK |
| 載波波形 | 正弦波，方波，斜波，脈沖波 |
| 調制波形 | 50%方波占空比 |
| 調制率 | 2mHz ～ 100 kHz |
| 頻率范圍 | 1uHz ～ 最大頻率 |
| 來源 | 內部 |
| PM |
| 載波波形 | 正弦波，方波，斜波 |
| 調制波形 | 正弦波，方波，三角波，Upramp, Dnramp |
