| 測試頻率 |
| LCR-6300 | 10Hz～300kHz(±0.01%) (4 位顯示) |

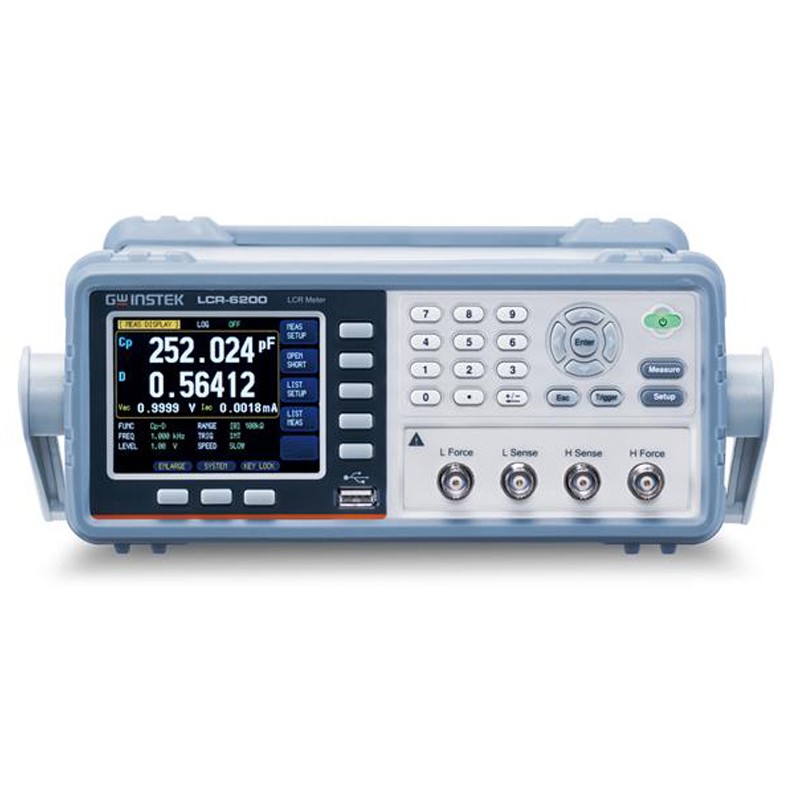

| LCR-6200 | 10Hz～200kHz(±0.01%) (4 位顯示) |
| LCR-6100 | 10Hz～100kHz(±0.01%) (4 位顯示) |
| LCR-6020 | 10Hz～20kHz(±0.01%) (4 位顯示) |
| LCR-6002 | 10Hz～2kHz(±0.01%) (4 位顯示) |
| 輸出阻抗 |
| 30Ω / 50Ω / 100Ω 可選擇 |
| 基本準確度 |
| 慢速 / 中速 | 0.05% |
| 快速 | 0.10% |
| 測試速度 |
| 快速: 25ms / 中速: 100ms / 慢速: 333ms |
| 測試信號準位 |
| 電壓 | 10.00mV- 2.00V (±10%) CV:10.00mV- 2.00V(±6%) |
| 電流 | 100.0uA- 20.00mA (±10%) CC:100.0uA- 20.00mA(±6%) (@2VMax) |
| 直流偏壓 |
| 內部 | ±2.5V (0.5%+0.005V) |
| 顯示范圍 |
| R, X, |Z| | 0.00001Ω ~ 99.9999MΩ |
| G, B, |Y| | 0.01nS ~ 999.999S |
| L | 0.00001uH ~ 9999.99H |
| C | 0.00001pF ~ 9999.99mF |
| D | 0.00001 ~ 9.99999 |
| Q | 0.00001 ~ 99999.9 |
| θd | -179.999° ~ 179.999° |
| θr | -3.14159 ~ 3.14159 |
| DCR | 0.00001Ω ~ 99.9999MΩ |
| Δ% | -99999% ~ 99999% |
| 測試參數 |
| 測試組合 | Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q,Rs-Q, Rp-Q, R-X, DCR, Z-θr, Z-θd, Z-D, Z-Q, Auto LCZ |
| 監控參數(最多2個可選擇/每次) | Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y |
| 表列測試 |
| 10 個步驟 |
| 分選 |
| 比較器 (9BIN,AUX:1BIN) |
| 記憶組 |
| 內部 – 面板設定 | 10個文件名 |
| 內部 – 量測數據 | 10000 Data(.csv) |
| USB儲存 | 10個文件名, 9999個Data檔案, 999個LCD畫面檔案 |
| 其他功能 |
| 自動準位控制 (ALC) | ON/OFF |
| 平均 | 1~256次 |
| 觸發 | 內部 / 手動 / 外部 / Bus |
| 觸發延遲 | 0ms~60s |
| 判定功能 | PASS / FAIL |
| 畫面儲存 | 直接存入USB（Bmp格式） |
| 顯示屏 |
| 3.5英寸LCD, RGB color (320x240) |
| 界面 |
| RS-232(SCPI), Handler, USB Host |
| 使用電源 |
| AC 90V-250V, 50-60Hz, Max. 30VA |
| 尺寸及重量 |
| 265(寬)x107(高)x312(長) mm, 約3公斤 |
