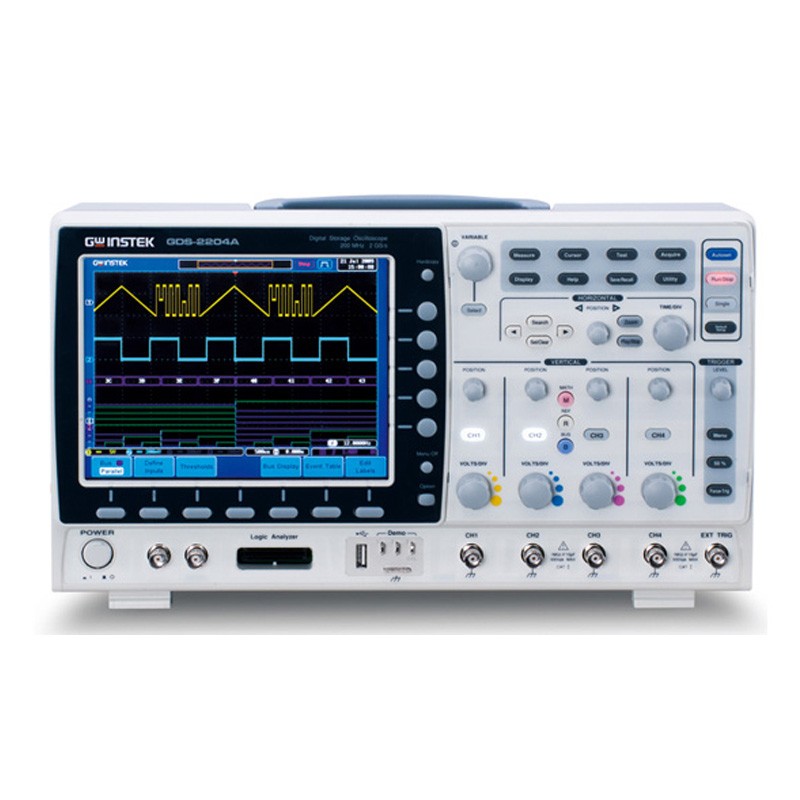

| 詳細規格 |
| GDS-2072A | GDS-2074A | GDS-2102A | GDS-2104A | GDS-2202A | GDS-2204A | GDS-2302A | GDS-2304A |
| 垂直系統 |
| 通道 | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT |
| 帶寬 | DC~70MHz(-3dB) | DC~100MHz(-3dB) | DC~200MHz(-3dB) | DC~300MHz(-3dB) |
| 上升時間 | 5ns | 3.5ns | 1.75ns | 1.17ns |
| 帶寬限制(-3dB) | 20MHz | 20MHz | 20MHz/100MHz | 20MHz/100MHz/200MHz |
| 垂直分辨率 | 8 bits@1M：1mV*~10V (*：當垂直檔位是1mV/div時，帶寬限制將自動設為20MHz) |
| 輸入耦合 | AC，DC，GND |
| 輸入阻抗 | 約1MΩ//16pF |
| 精確度(**) | 選擇1mv/div時，±(3%×|讀值|+0.1div+1mV)；選擇≥2mv/div時，±(5%×|讀值|+0.1div+1mV)；
(測量方式是以平均16次以上的模式并將水平位置設為零) |
| 極性 | 正常，反相 |
| 最大輸入電壓 | 300Vrms，CAT I (使用GTP-151R/251R/351R/501R 10:1 探棒：300Vrms CAT II) |
| 偏移范圍 | 1mV/div~20mV/div：±0.5V；50mV/div~200mV/div：±5V；500mV/div~2V/div：±25V；5V/div~10V/div：±250V |
| 波形信號處理 | +、-、×、÷、FFT、FFTrms、d/dt、∫dt、√
FFT：頻譜幅度。將FFT垂直檔位設為線性RMS或dBV RMS，F(xiàn)FT視窗：Rectangular、Hamming、Hanning、Blackman-Harris |
| 觸發系統 |
| 觸發源 | CH1、CH2、CH3*、CH4*、Line、EXT、D0~D15**(*4通道機型; **需選配邏輯分析功能) |
| 觸發模式 | 自動(支持小于100ms/div的滾動模式)、正常、單次 |
| 觸發類型 | 邊沿、脈沖寬度、視頻、脈沖矮波(Runt)、上升&下降、交替、事件延遲(1~65,535 events)、時間延遲(10ns~10s)、
邏輯*、總線*、*需選配DS2-08LA或DS2-16LA |
| 觸發延遲時間 | 10ns~10s |
| 耦合選項 | AC、DC、低頻抑制、高頻抑制、噪聲抑制 |
| 靈敏度 | DC ~ 100MHz，約1div或1.0mV；100MHz ~ 200MHz，約1.5div或15mV；200MHz ~ 300MHz，約2div或20mV |
| 外部觸發 |
| 范圍 | ±15V |
| 靈敏度 | DC~100MHz，約100mV；100MHz ~ 200MHz，約150mV；200MHz ~ 300MHz，約150mV |
| 輸入阻抗 | 1MΩ±3%，約16pF |
| 水平系統 |
| 時基范圍 | 1ns/div~100s/div(1-2-5步進)；ROLL；100ms/div~100s/div |
| 前置觸發 | 最大10格 |
| 后置觸發 | 最大1,000格 |
| 精確度 | ≥1ms時間間隔，±20 ppm |
| 實時采樣率 | 1CH：最大2GSa/s；2CH：最大1GSa/s |
| 等效采樣率 | 最大100GSa/s |
| 記錄長度 | 最大2Mpts |
| 捕獲模式 | 正常, 平均, 峰值偵測, 單次 |
| 峰值偵測 | 2ns(典型值) |
| 平均次數 | 2~256次可選 |
| X-Y模式 |
| X-軸輸入 | 通道1；通道3* (*：僅4通道機型) |
| Y-軸輸入 | 通道2；通道4* (*：僅4通道機型) |
| 相位移 | ±3°在100kHz |
| 光標和測量 |
| 光標 | 幅值, 時間, 門限；單位：秒(S), Hz (1/S), 相位(°), 比率(%) |
| 自動測量 | 36組: Pk-Pk, Max, Min, 幅值, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, 頻率, 周期, 上升時間, 下降時間, +寬度, -寬度, 占空比, +脈沖, -脈沖, +邊沿, -邊沿, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, 相位, 光標測量 |
| 控制面板功能 | 光標測量 |
| 自動計數 | 6位；范圍從2Hz~額定帶寬 |
| 自動設置 | 一鍵自動設置所有通道的垂直、水平和觸發系統 |
| 保存設置 | 20組 |
| 保存波形 | 24組 |
| 顯示系統 |
| 顯示器 | 8" TFT LCD SVGA彩色顯示屏 |
| 顯示分辨率 | 800水平×600垂直像素(SVGA) |
| 插補點方式 | Sin(x)/x & 等效采樣 |
| 波形顯示方式 | 點, 向量, 可調余暉(16ms~10s), 無限余暉 |
| 波形更新率 | 最快每秒80,000次波形更新 |
| 顯示模式 | YT；XY |
| 顯示格線 | 8×10格 |
| 接口 |
| RS-232C | DB-9公頭 |
| USB接口 | 2個USB 2.0高速host接口, 1個USB 2.0高速device接口 |
| 以太網接口 | RJ-45接口，10/100Mbps，帶HP Auto-MDIX(選配) |
| SVGA Video接口 | SVGA輸出(選配) |
| GPIB | GPIB模組(選配) |
| Go-NoGo BNC | 5V Max/10mA TTL集電極開路 |
| Kensington鎖 | 后面板安全槽，使用標準Kensington鎖 |
邏輯分析儀
(選配) |
| 采樣率 | 500MSa/s |
| 帶寬 | 200MHz |
| 記錄長度 | 最大每通道2M |
| 輸入通道 | 16通道(D15~D0)或8通道(D7~D0) |
| 觸發類型 | 邊沿，模式，脈沖寬度，串行總線(I2C, SPI, UART)，并行 |
| 閾值 | Quad-D0~D3, D4~D7…閾值, D8~D11*, D12~D15*(*：僅DS2-16LA) |
| 閾值選擇 | TTL, CMOS, ECL, PECL, 自定義 |
