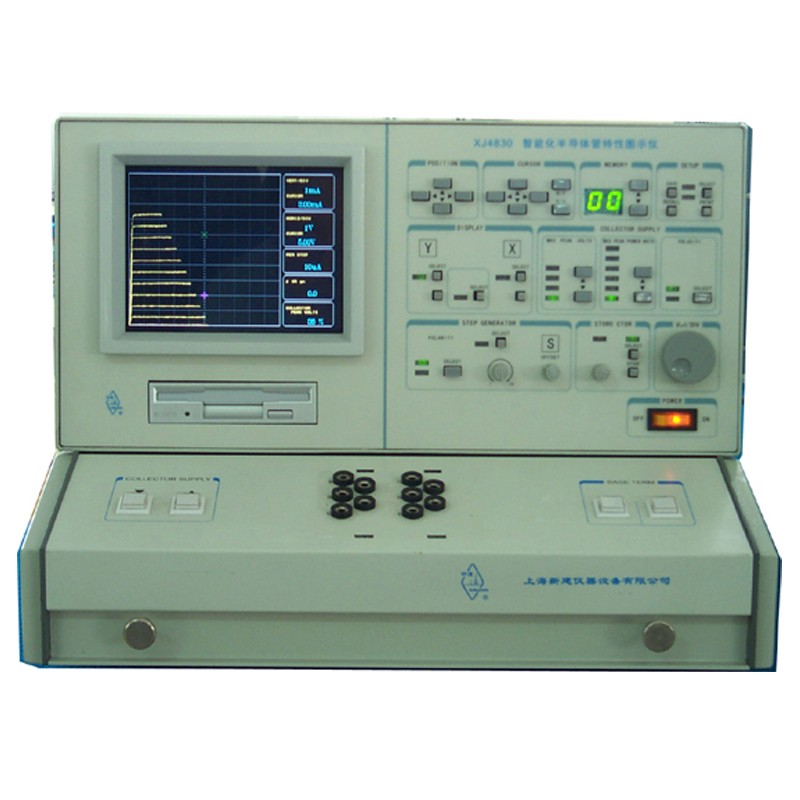

先進的智能儀器
測試開關智能控制,各種控制開關測試條件可預置、測試結果可存盤、可打印輸出,并可適用PC機顯示被測器件特性曲線。
綜合的存儲能力
被測器件的各種特性曲線可編輯存儲在機內硬盤或軟盤中,可隨時調用。并可同時顯示二簇特性曲線,便于用戶對被測器件的比較和配對。
自動光標測量
提供光標測量方式,用CRT讀出,顯示測試檔級、測試值、β、gm及集電極峰值電壓輸出百分比。
友好的人機界面
最大可能的方便用戶控制操作,采用彩色LCD顯示。
主要技術指標
集電極掃描信號
輸出電壓范圍及電流容量 |
0~10V 50A |
0~60V 5A |
|
0~350V 1A |
0~2000V 0.1A |
基極階梯信號
階梯電流 |
1μA/級~0.5A/級,按1、2、5進制共18檔 |
階梯電壓 |
0.1V/級~2V/級,按1、2、5進制共5檔 |
Y軸偏轉系數 |
|
集電極電流 |
1μA/div~5A/div,按1、2、5進制共21檔 |
X軸偏轉系數 |
|
集電極電壓 |
50mV/div~200V/div,按1、2、5進制共12檔 |
基極電壓 |
0.5V/div~2V/div,按1、2、5進制共5檔 |
一般性能
使用電源 |
AC 220V/50Hz |
顯示面 |
7英寸彩色LCD顯示 |
分辨率 |
640×480 |
視在功率 |
約80VA(非測試狀態) |
|
約300VA(最大功率) |
外形尺寸 |
415B×315H×720Dmm |
重量 |
約37Kg |
