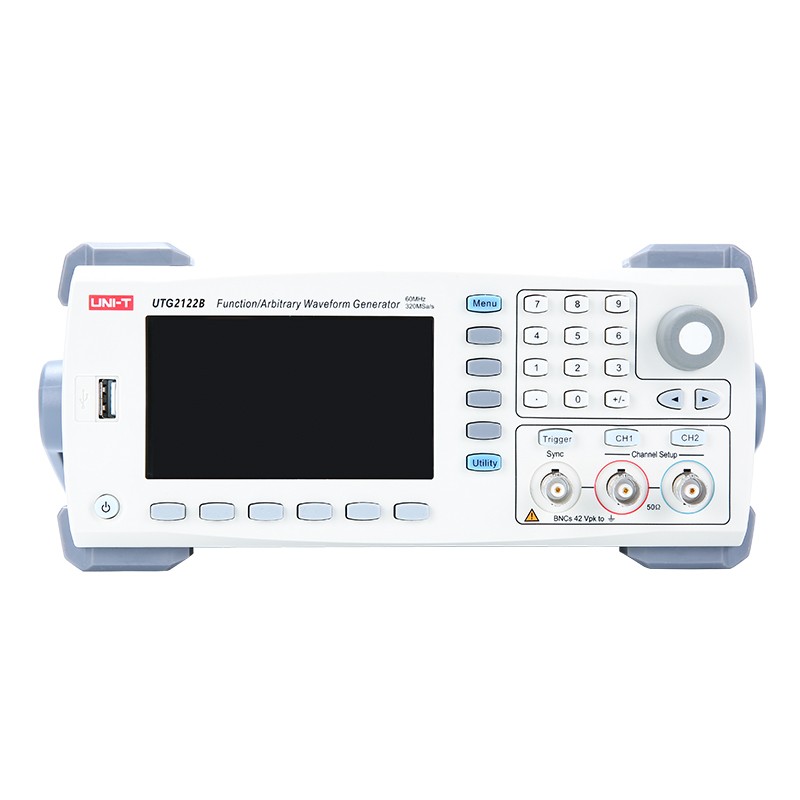

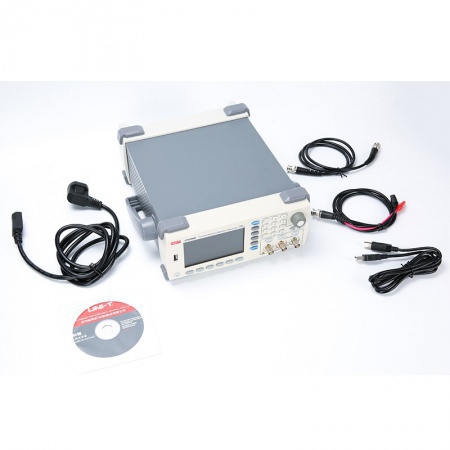

型號 | UTG2122B |
基本特性 |
通道數 | A/B兩通道，且等性能 |
最高頻率 | 120MHz |
波形特性 | 具有7種標準波形，不低于161種內置任意波形 |
輸出波形 | Sine(正弦波), Square(方波), Ramp(斜波), Harmonic(諧波), Pulse(脈沖波),
Noise(噪聲), DC(直流), Arb(任意波),多種調制AM、FM、ASK、FSK、OSK、PSK、PWM |
LCD | 4.3" TFT LCD, WVGA(480×277) |
頻率特性 |
正弦波 | 1μHz~120MHz |
方波 | 1μHz~80MHz |
脈沖 | 1μHz ~30MHz |
鋸齒波 | 1μHz ~ 5MHz |
諧波 | 1μHz ~ 50MHz |
白噪聲 | 120MHz帶寬（-3dB）
（典型值） |
正弦波頻譜純度 |
諧波失真 | 典型值 (0dBm) |
DC ~ 1MHz: -60dBc |
1MHz ~10MHz: -55dBc |
10MHz ~40MHz: -50dBc |
40MHz ~80MHz: -45dBc |
| 80MHz ~120MHz: -40dBc |
總諧波失真 | <0.2%(DC ~ 20kHz，1Vpp) |
方波信號特性 |
上升/下降時間
(1Vpp，50Ω負載) | < 4ns |
過沖
(100kHz，1Vpp，50Ω負載) | < 2% （典型值,50Ω）；1MΩ視硬件條件定指標 |
占空比 | 0.001% ~ 99.999% (受當前頻率設置限制) |
對稱性
(在50%占空比下) | 周期的1% + 4ns |
抖動(RMS)
(1Vpp，50Ω負載) | 典型值（1MHz，1Vpp，50Ω）
≤5MHz： 2ppm + 200ps
>5MHz： 200ps |
斜波 |
線性度 | < 峰值輸出的1% （典型值，1kHz，1Vpp ，對稱性 100%） |
對稱性 | 0.0% ~ 100.0% |
脈沖信號特性 |
脈沖寬度 | ≥16ns |
可變邊沿 | 7ns～10s |
過沖 | < 2% （典型值 1Vpp） |
抖動 | 150ps |
任意波特性 |
頻率范圍 | 1μHz～25MHz |
波形長度 | 8pts～16Mpts |
垂直分辨率 | 16 bits（包括符號） |
采樣率 | 1.2GS/s(插值)，300MS/s (DDS模式) |
最小上升/下降時間
典型值(1Vpp) | < 5ns |
抖動（播放模式） | 150ps |
非易失存儲 | 7GB |
諧波輸出 |
諧波次數 | ≤16次 |
諧波類型 | 偶次諧波、奇次諧波、全部諧波、自定義 |
諧波幅度 | 各次諧波幅度均可設置 |
諧波相位 | 各次諧波相位均可設置 |
輸出特性 |
幅度(50Ω負載) | ≤20MHz:1mVpp~10Vpp |
≤60MHz:1mVpp~5Vpp |
≤120MHz:1mVpp~2Vpp |
準確度 | 典型值(1kHz正弦波，0V偏移，＞10mVpp)
±（設置值的1%+1mVpp） |
平坦度 | 典型值 (正弦波，2.5Vpp)
≤10MHz：±0.1dB
≤60MHz：±0.2dB
≤80MHz：±0.4dB
≤120MHz：±0.8dB |
直流偏移 |
范圍（峰值A(chǔ)C＋DC） | ?±5V （50Ω） |
|
|
|
|
