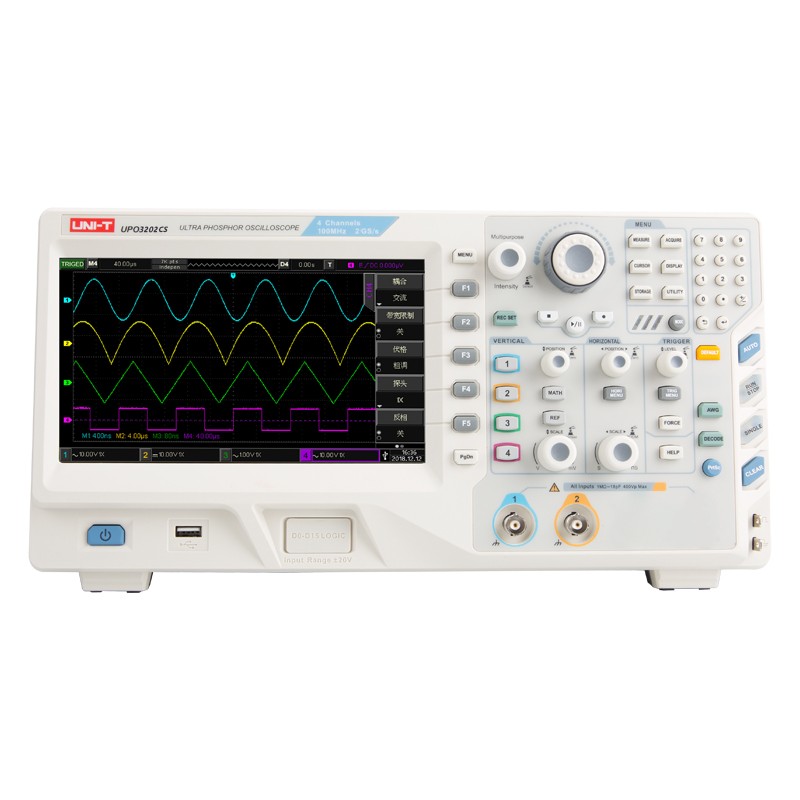

型號：UPO3202CS數字熒光示波器
產品介紹：
UPO3202CS具有2個模擬通道，200MHz帶寬，2.5GS/s采樣率，工業型通用數字熒光示波器。存儲深度高達70Mpts(每通道同時打開)，波形捕獲率達200,000wfms/s，每個通道時基獨立可調，豐富的高級觸發及總線解碼功能，以及豐富的外圍接口，支持NeptuneLab實驗系統綜合測試平臺，超高的性價比優勢。
產品特點
● 2.5GS/s實時采樣率
● 2個模擬通道
● 模擬通道帶寬：200MHz
● 每通道70Mpts 存儲深度
● 200,000wfms/s波形捕獲率
● 256級波形灰度等級
●每通道時基獨立可調
● 強大的波形分析功能
● 支持多種總線觸發及解碼
● 8英寸 TFT 彩屏
● 豐富的外圍接口：USB Host、USB Device、LAN、VGA、 AUX Out、EXT Trig、AWG（選配）
● 支持NeptuneLab 實驗系統綜合測試平臺
技術參數：
| |
| |
| |
| |
| |
| |
| |
| |
| |
| 單通道錄制原始數據100,000幀 |
| 邊沿，脈寬，欠幅，超幅，N邊沿，延時，超時，持續時間，建立/保持，斜率，視頻，碼型；RS232/UART,I2C,SPI（僅四通道）;選配：USB,CAN |
| RS232/UART,I2C,SPI（僅四通道）;選配：USB,CAN |
| A+B、A-B、A×B、A/B、FFT、可編輯高級運算、邏輯運算 |
| 最大值、最小值、頂端值、底端值、中間值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、面積、周期面積、過沖、預沖、
頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、上升延遲、下降延遲、相位、FRR、 FRF、 FFR、 FFF、 LRF、
LRR、LFR、LFF，共34種測量參數。 |
| |
| 平均值、最大值、最小值、標準差和測量次數 |
| |

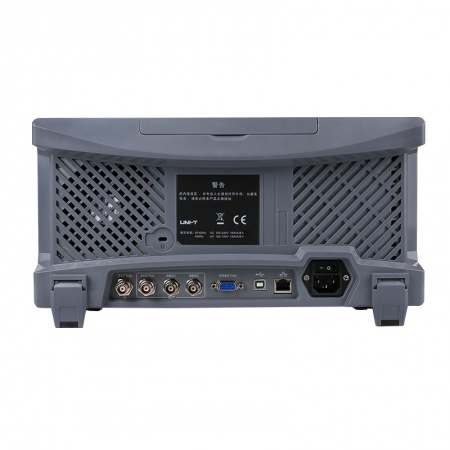

| USB-Host、USB-Device、LAN、EXT Trig、AUX Out(TrigOut\Pass/Fail)輸出、VGA |
|
| 8英寸 TFT LCD，256級灰度顯示（支持色溫顯示） |
| |
| |
| |
| |
| |
