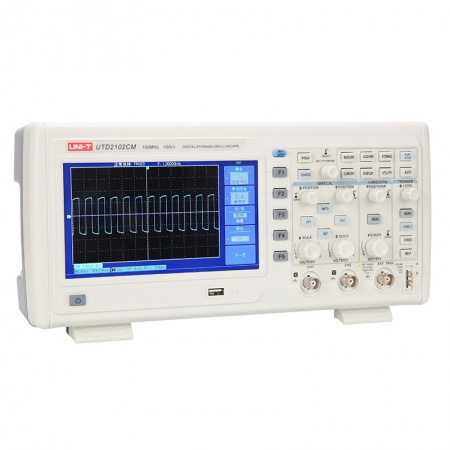

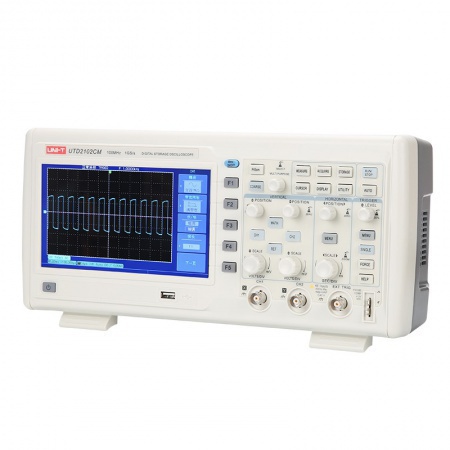

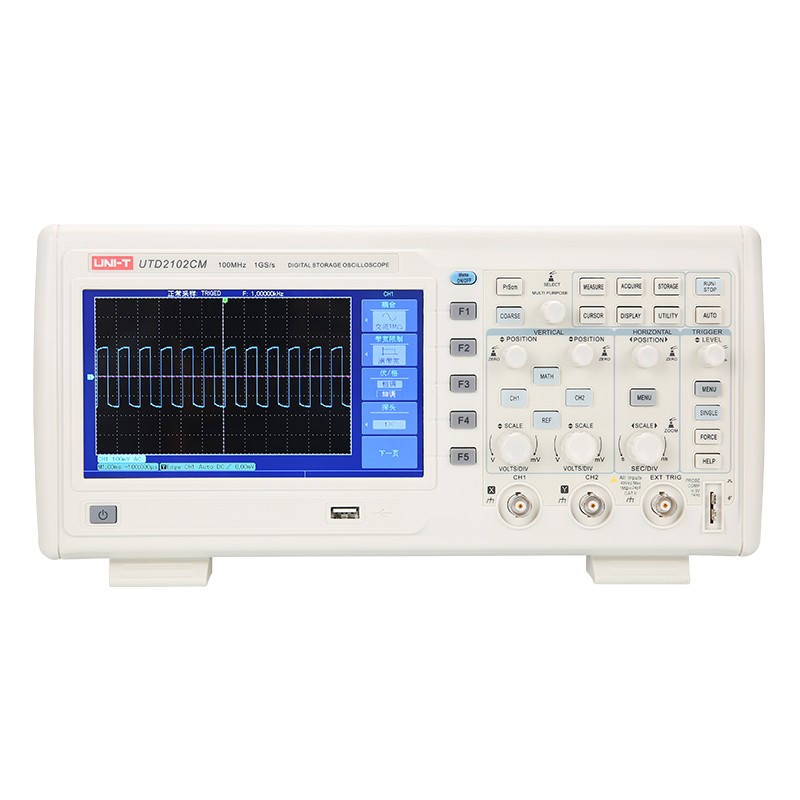

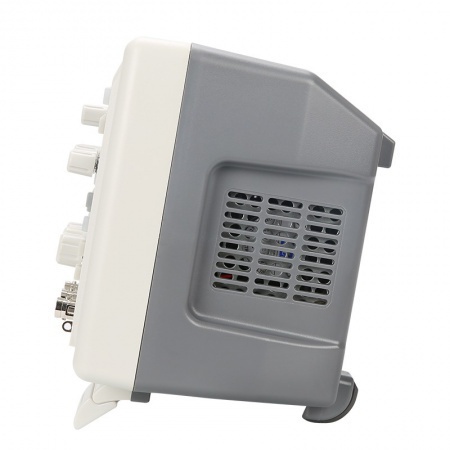

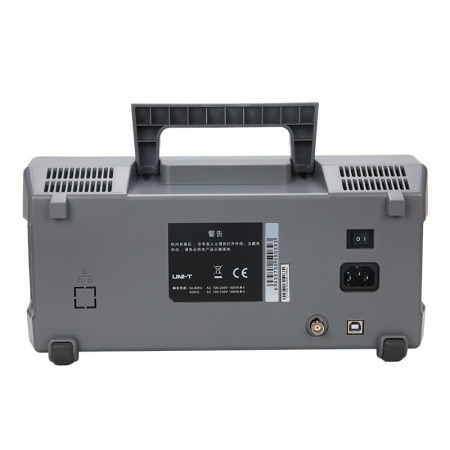

型號 | UTD2102CM |
通道 |
2 |
帶寬 |
100MHz |
最大采樣率 |
1GS/s |
上升時間 |
≤3.5ns |
存儲深度 |
32Mpts |
波形捕獲率 |
≥150,000wfms/s |
垂直靈敏度(V/div) |
2mV/div~10V/div |
時基范圍(s/div) |
2ns/div~50s/div |
存儲方式 |
設置、波形、位圖、CSV |
觸發 |
觸發頻率計 |
6位觸發頻率計 |
觸發類型 |
邊沿、脈寬、視頻、斜率、交替、欠幅 |
觸發電平范圍 |
內部 |
距屏幕中心±div |
EXT |
±1.2V |
EXT/5 |
±6V |
釋抑范圍 |
100ns~1.5s |
邊沿觸發 |
邊沿類型 |
上升、下降、上升&下降 |
脈寬觸發 |
觸發模式 |
正脈寬(大于,小于,等于)；負脈寬(大于,小于,等于) |
脈沖寬度范圍 |
20ns~10s |
視頻觸發 |
信號制式和行/場頻率（視頻觸發類型） |
支持標準的NTSC、PAL和SECAM廣播制式，行數范圍是1-525(NTSC)和1-625(PAL/SECAM) |
斜率觸發 |
觸發模式 |
正斜率(大于,小于,等于) ；負斜率(大于,小于,等于) |
時間設置 |
20ns~10s |
測量 |
光標 |
手動模式 |
光標間電壓差（ΔV)，光標間時間差（ΔT)，ΔT的倒數（Hz）（1/ΔT) |
追蹤模式 |
波形點的電壓值和時間值 |
自動測量模式 |
允許在自動測量時顯示光標 |
自動測量 |
最大值，最小值，頂值，底值，中間值，峰峰值，幅度，平均值，均方根值，周期平均值，周期均方根，正脈寬，負脈寬，突發脈寬，過沖，預沖，正占空比，負占空比，下降沿，上升沿，周期，頻率，周期面積，面積，延遲(2種)，相位(2種),下降過激，下降前激，F(xiàn)RR
, FRF ,FFR ,FFF ,LRR ,LRF ,LFR ,LFF |
數學操作 |
加、減、乘、除、反相 |
存儲波形 |
10組波形、10種設置 |
FFT |
Window |
Hanning、Hamming、Blackman、Rectangular |
采樣點 |
1024 points |
李沙育圖形 |
帶寬 |
60MHz/100MHz |
相位差 |
±3 degrees |
其它 |
接口功能 |
標配：USB Host, USB Device, Pass/Fail; 選配：LAN, LA |
一般參數 |
電源 |
100～240VACrms，50Hz/60Hz |
LCD尺寸 |
7英寸TFT LCD ,WVGA(800×480) |
機身顏色 |
象牙白+灰色 |
機身重量 |
2.9 kg |
機身尺寸(W×H×D) |
332mm×147mm×170mm |
標準配件 |
探頭×2(1:1,10:1可切換)、國標電源線、USB數據線、軟件光盤 |
標準包裝 |
紙箱 |
標準包裝數量 |
2臺 |
標準包裝尺寸（L×W×H） |
450mm×420mm×280mm |
標準包裝箱毛重 |
9.3 kg |
可選配件 |
LAN模塊：UT-M01、LA模塊 :UT-M09 |
