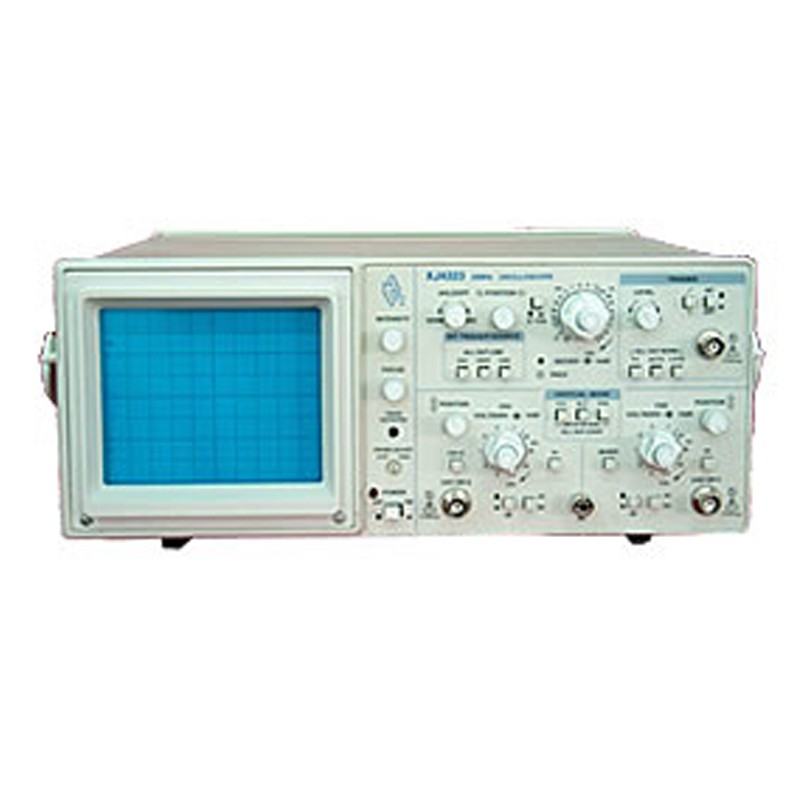

XJ4323型二蹤示波器是一種便攜式通用示波器,頻帶寬度為20MHz,最高靈敏度為1mV/div。它具有二個獨立的Y通道可同時測量二個信號,使用先進的編碼開關,具有獨特的"尋跡"功能。采用進口高亮度示波管,是一種理想的操作方便的通用示波器,十分適宜于學校及生產線上使用。
垂直系統
頻帶寬度 |
DC~20MHz |
·上升時間 |
≤17.5nS |
·偏轉系數 |
5mV/div~5V/div, 分10檔 |
·擴展 |
×5 |
·工作方式 |
CH1、CH2、交替(ALT)、斷續(CHOP)、相加(ADD) |
水平系統
偏轉系數 |
0.2μS/div~0.5S/div, 分20檔 |
·擴展 |
×10 |
·工作方式 |
自動、觸發、X-Y、外 |
·觸發方式 |
常態(NORM)、自動(AUTO)、鎖定(LOCK)、交替(VERT) |
一般性能
尋跡 |
能快速尋找掃描光跡 |
·有效顯示面 |
8div×10div(1div=1cm) |
·采用高亮度 |
CRT |
·使用電源 |
AC 220V/50Hz |
·外形尺寸 |
330B×130H×440Dmm |
·重量 |
6.5kg |
